很久没拆东西了，今天拆一对最近比较热门的音箱--漫步者N300，和大家一起探索这对小箱子的内部奥秘。

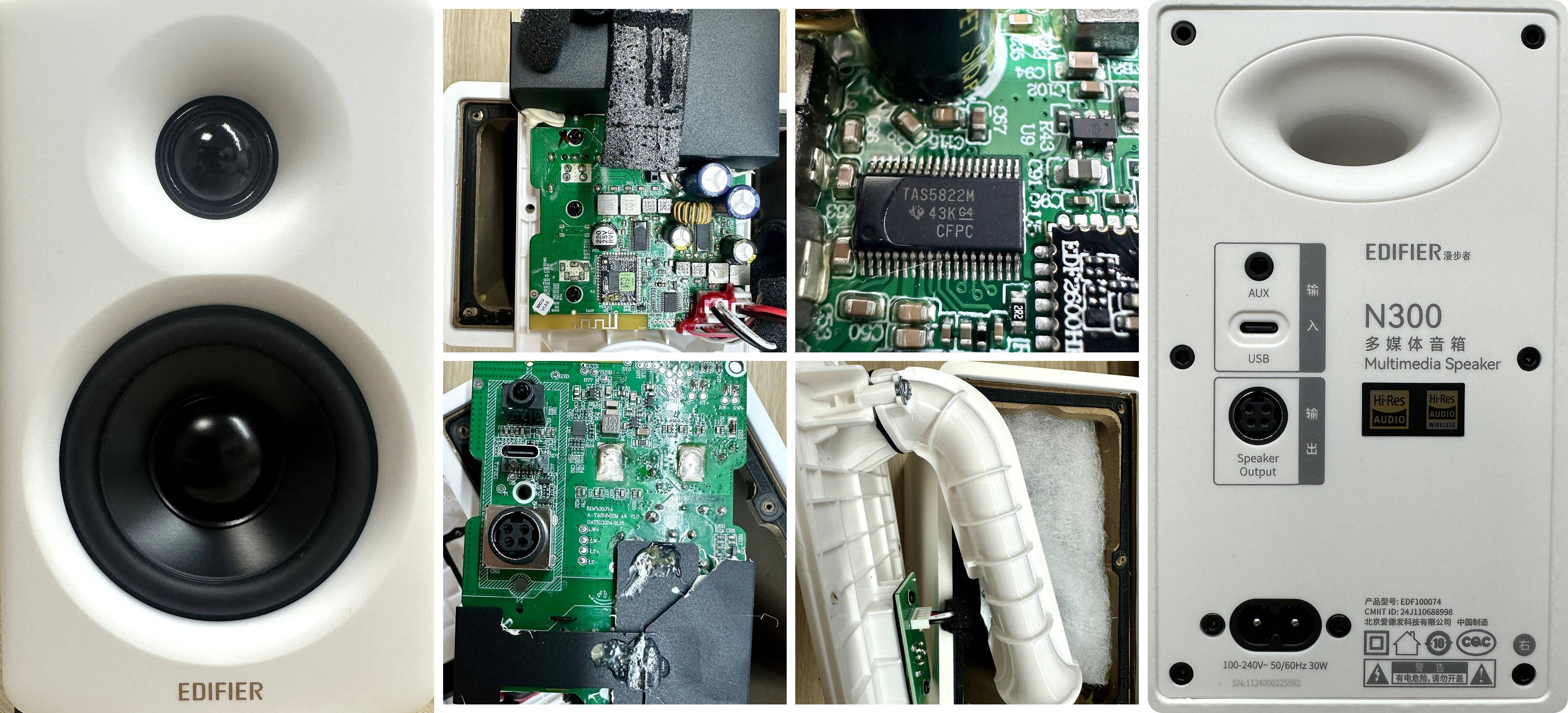

漫步者N300是漫步者2024年推出的一款2.0多功能蓝牙音箱，采用1英寸的丝绢高音喇叭和3英寸中低音喇叭2分频设计，额定功率66W。音箱尺寸：宽100×高168×深147mm，音箱重量：3kg

一、外观展示

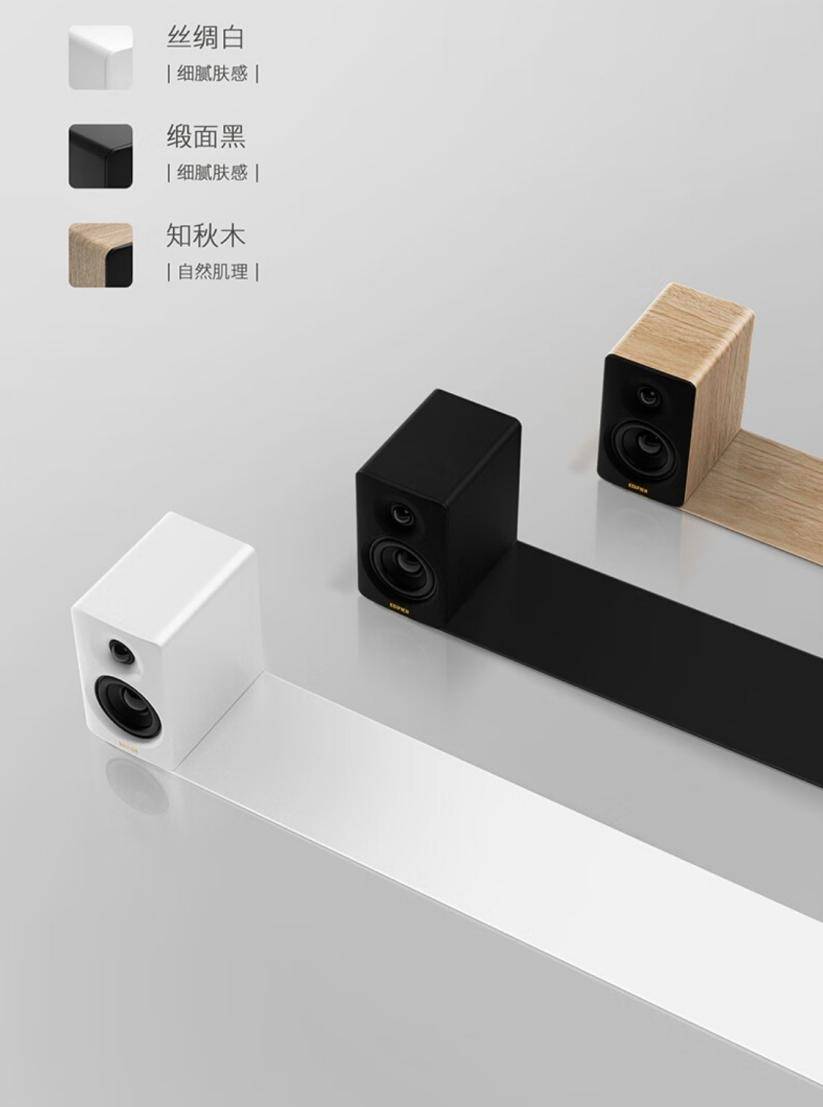

首先看下N300的外观，方方正正的造型，箱体整体做工精致，有丝绸白、缎面黑、知秋木三种颜色可选。楼主这款是丝绸白，整体呈现一种轻微的磨砂感，不用担心成为指纹收集器。音箱高音单音和低音单元靠得比较近，有利于声音的耦合。黑色的喇叭搭配白色的箱体，黑白配色很耐看。低音喇叭下方有一个漫步者的暗金色英文logo。

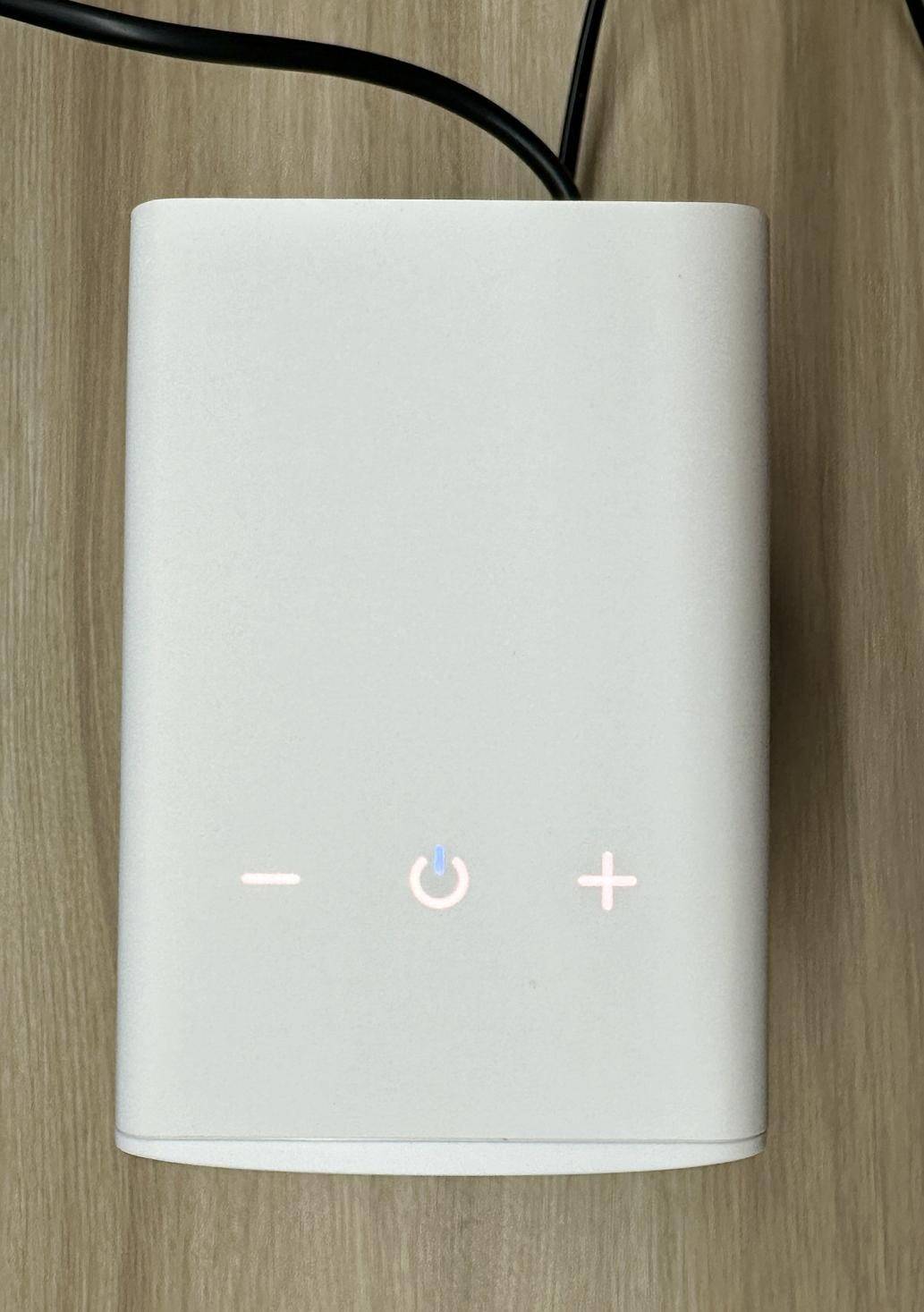

主箱的顶部有三枚隐藏式浮光按键，可以调节音量、选曲、切换输入源等，伸手靠近就会自动亮起，科技感十足，高级感拉满。

N300使用后倒相孔设计，主要接口集中在主箱的后部，2个输入接口和一个4芯的输出接口，使用专门的连接线。

高音喇叭周围做了波导处理，有利于声音的衍射，提高指向性。漫步者在配件里附送了一对海绵的音箱垫，可以将音箱抬高15°，配合使用可以获得更好的听感。

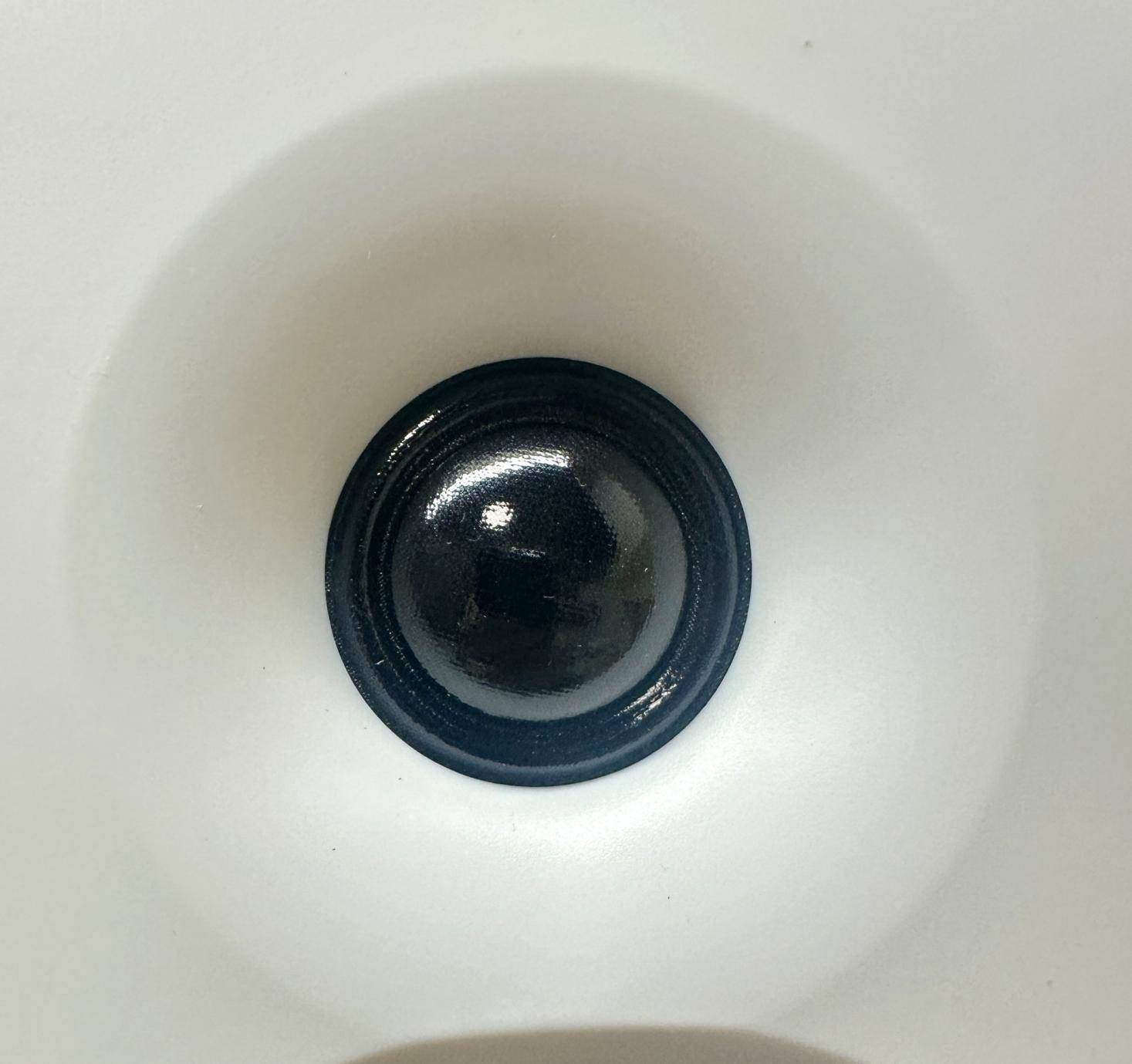

高音单元特写

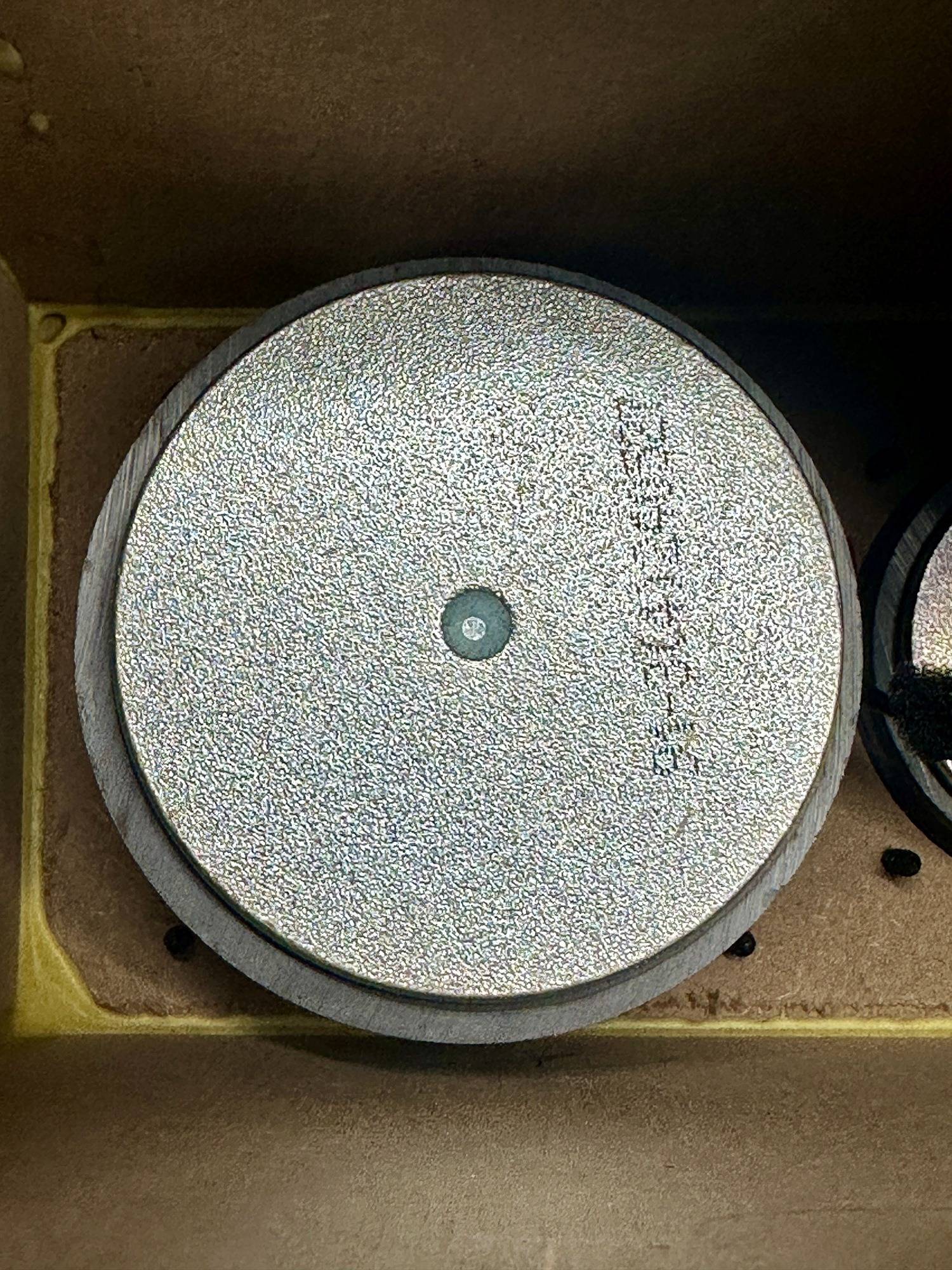

低音单元特写

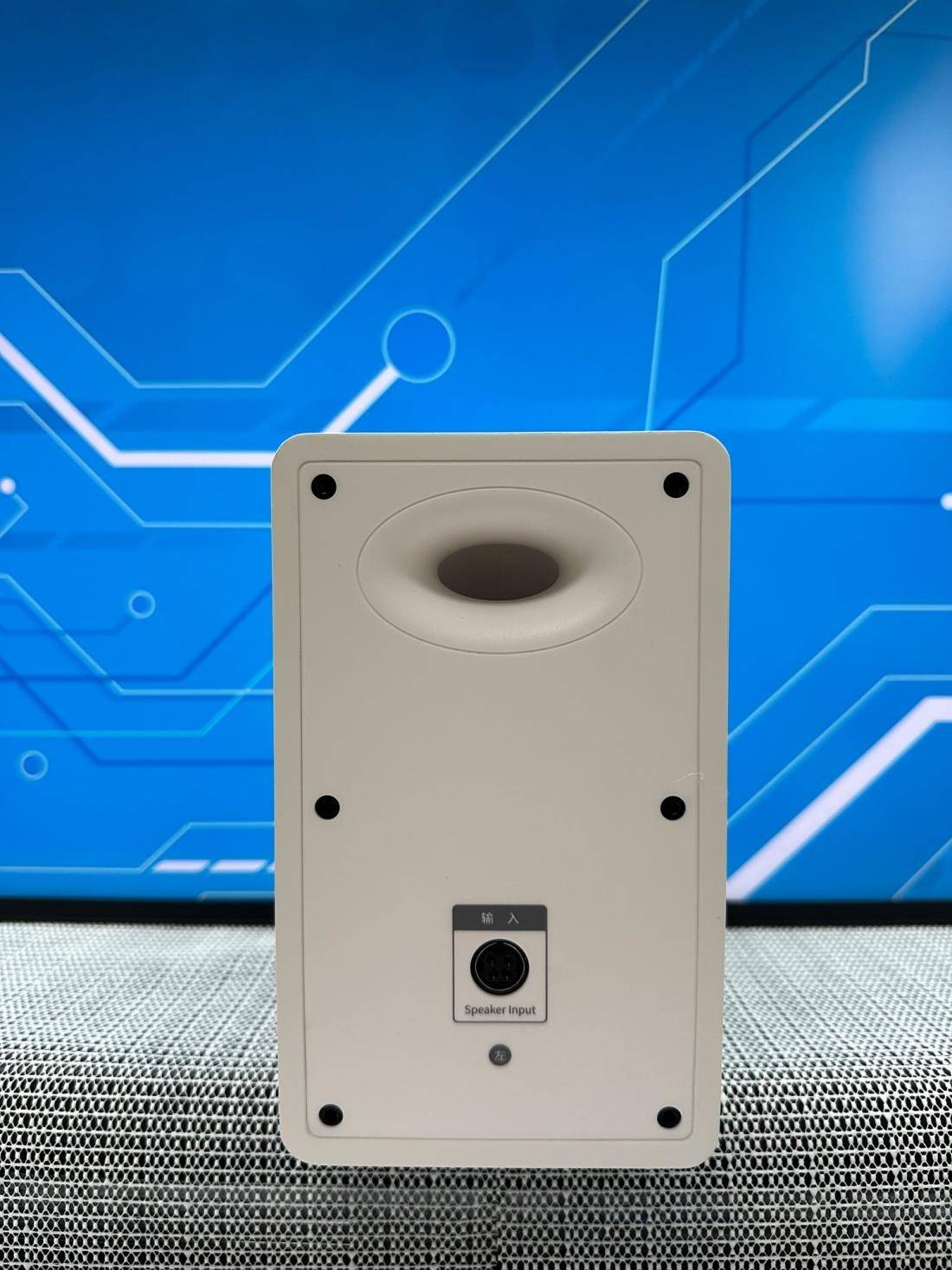

副箱后面只有一个倒相孔和4芯的连接口，非常简洁。

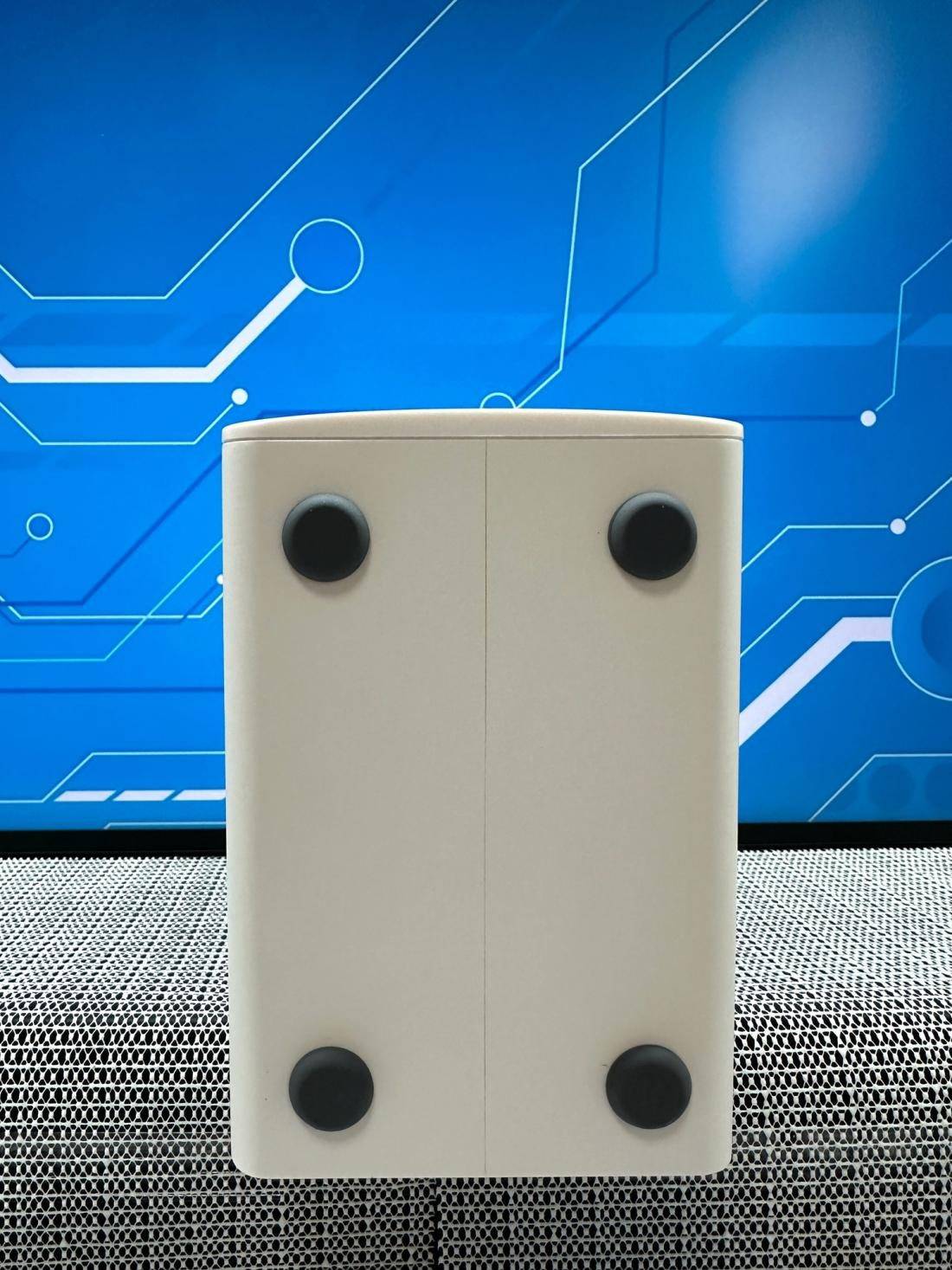

音箱底部有4枚硅胶脚垫，可以防止底面被磨花也可以有效较少音箱和桌面的接触面，降低声音的反射和提高整体稳定性。

外观展示到此，下面开始拆解。

二、拆解环节

漫步者N300是主副箱设计，我们先从副箱开始拆解。

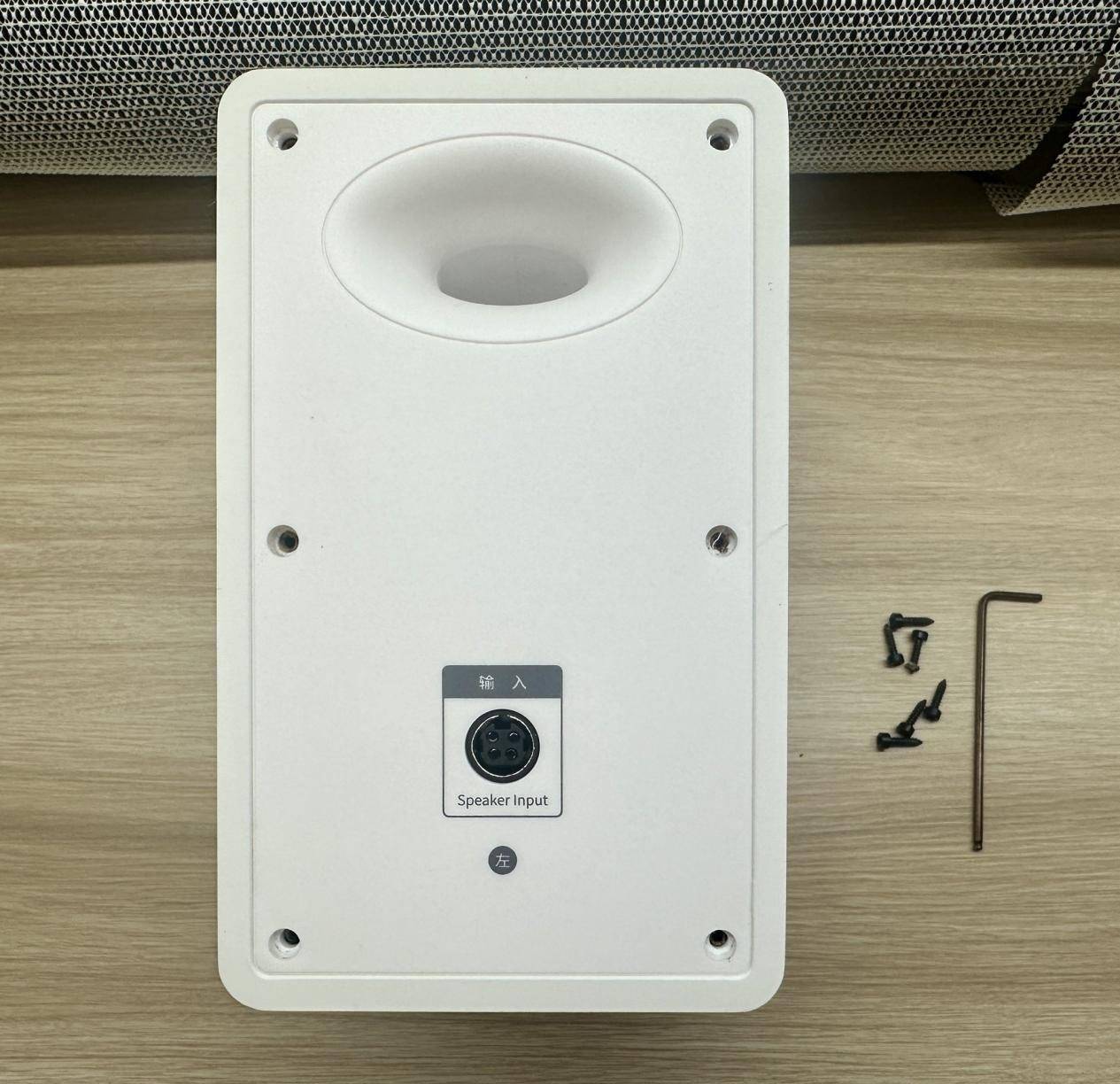

副箱后部很干净，只有一个倒相孔和一个音箱连接口。音箱后面用六枚内六角螺丝固定，需要用专用的工具才可以拆下来。

N300使用专用的4芯连接线分别连接高音和低音单元，由此可看出N300使用的是电子分频。依次拧开6颗固定螺丝后用手扣住倒相孔就可以将音箱的后盖板取下。N300整体做工比较扎实，连接处缝隙很小。

拆下螺丝后用手轻扣倒相孔就可以将后盖掀开。

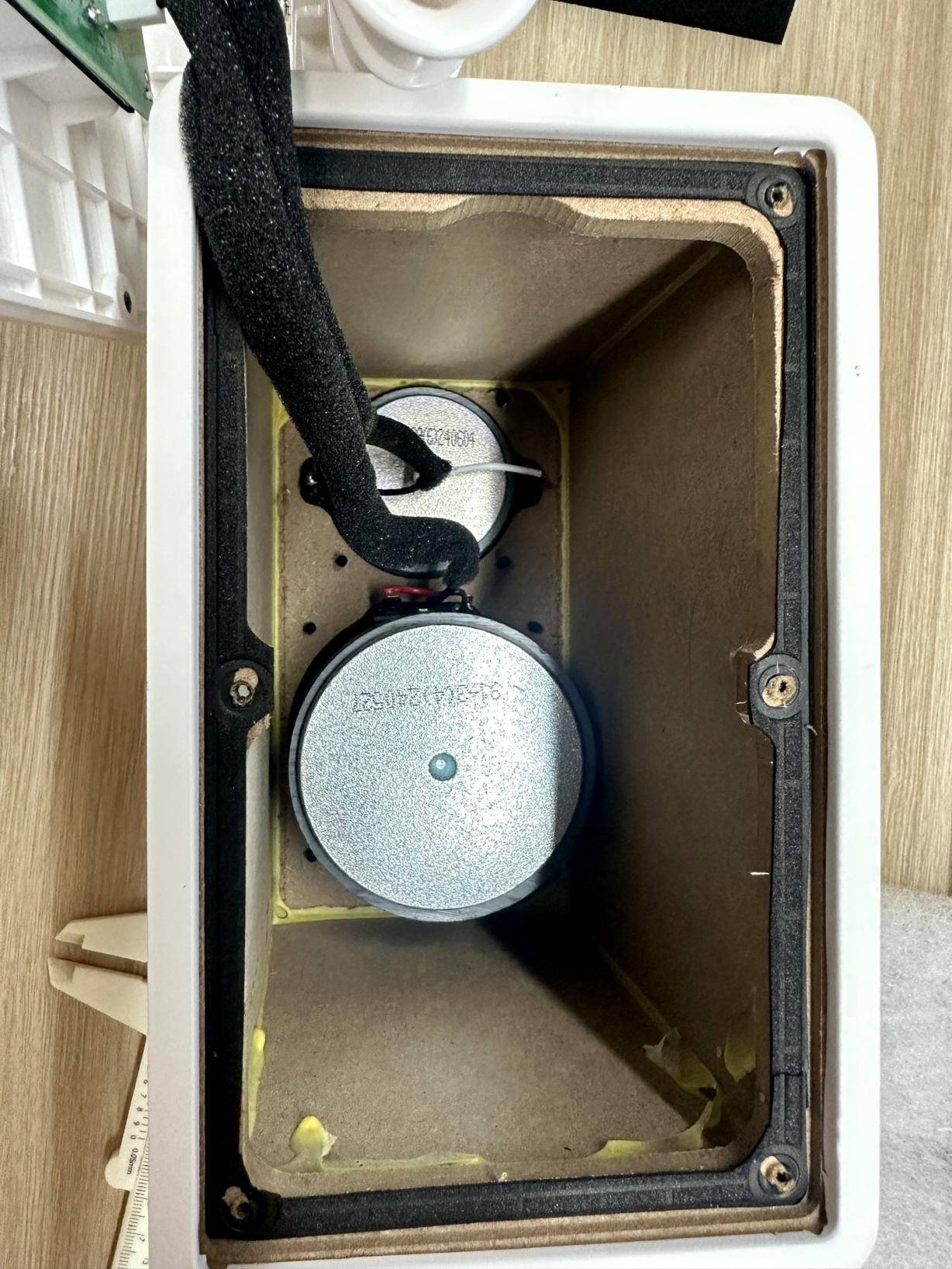

后盖板是塑料材质，整体做了加强筋处理，可以有效提高背板的强度。打开后盖首先映入眼帘的是一根巨大的倒相管，几乎和箱子的高度差不多。加长倒相管设计除了可以降低音箱的风噪，还可以获得更好的低频表现。这也是N300低频可以下潜到58Hz的关键。倒相管由2部分组成，通过螺丝组装在一起。

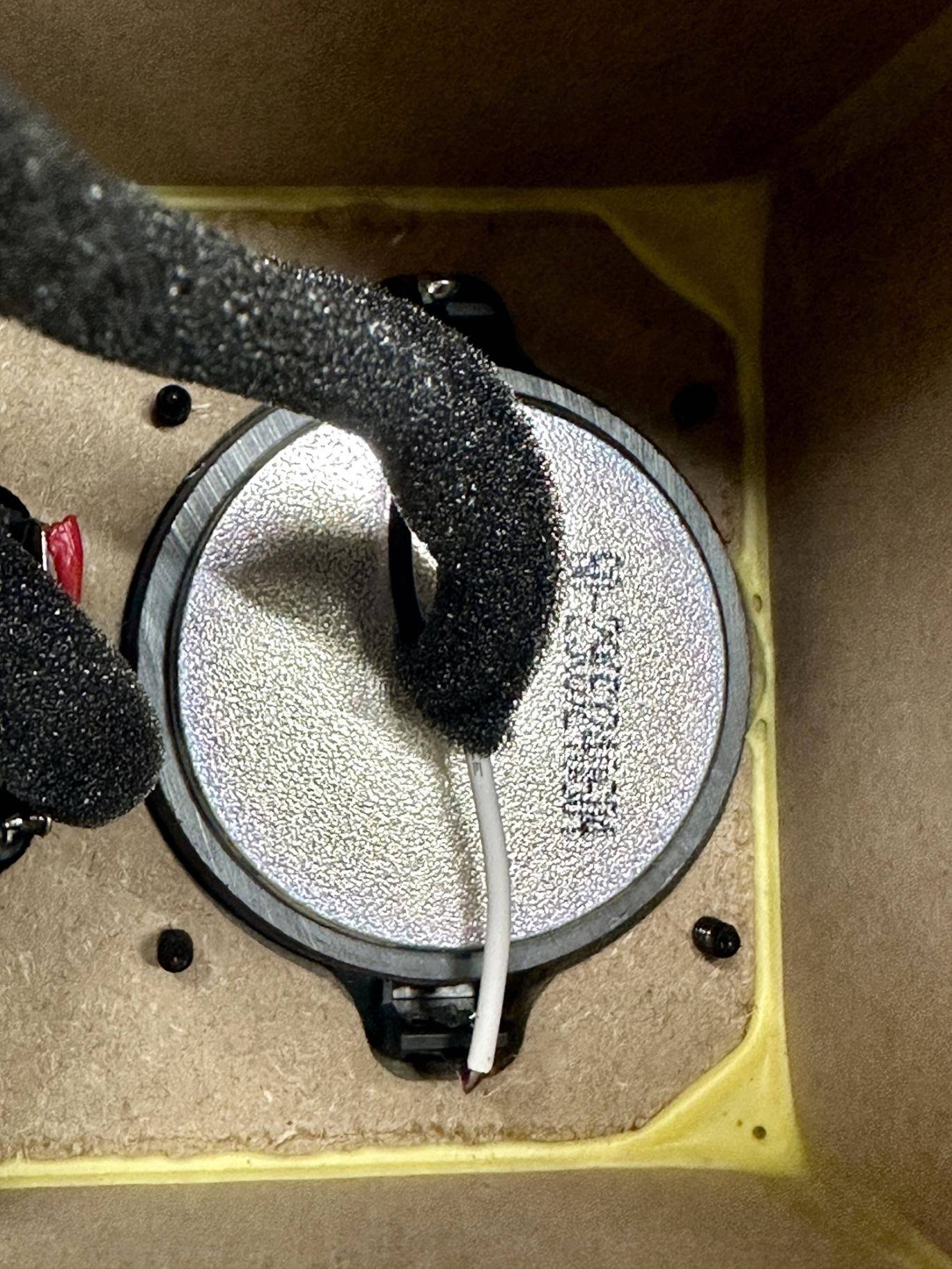

音箱的连接口背面还有一小块线路板做成连接接口，用于连接高音和低音单元，集成的模式方便组装。音箱内部还填充了一块白色的吸音棉。可以减少声音的反射，减少箱音。喇叭的连接线上也套上了吸引海绵，可以消除风阻，减少对声音的影响。

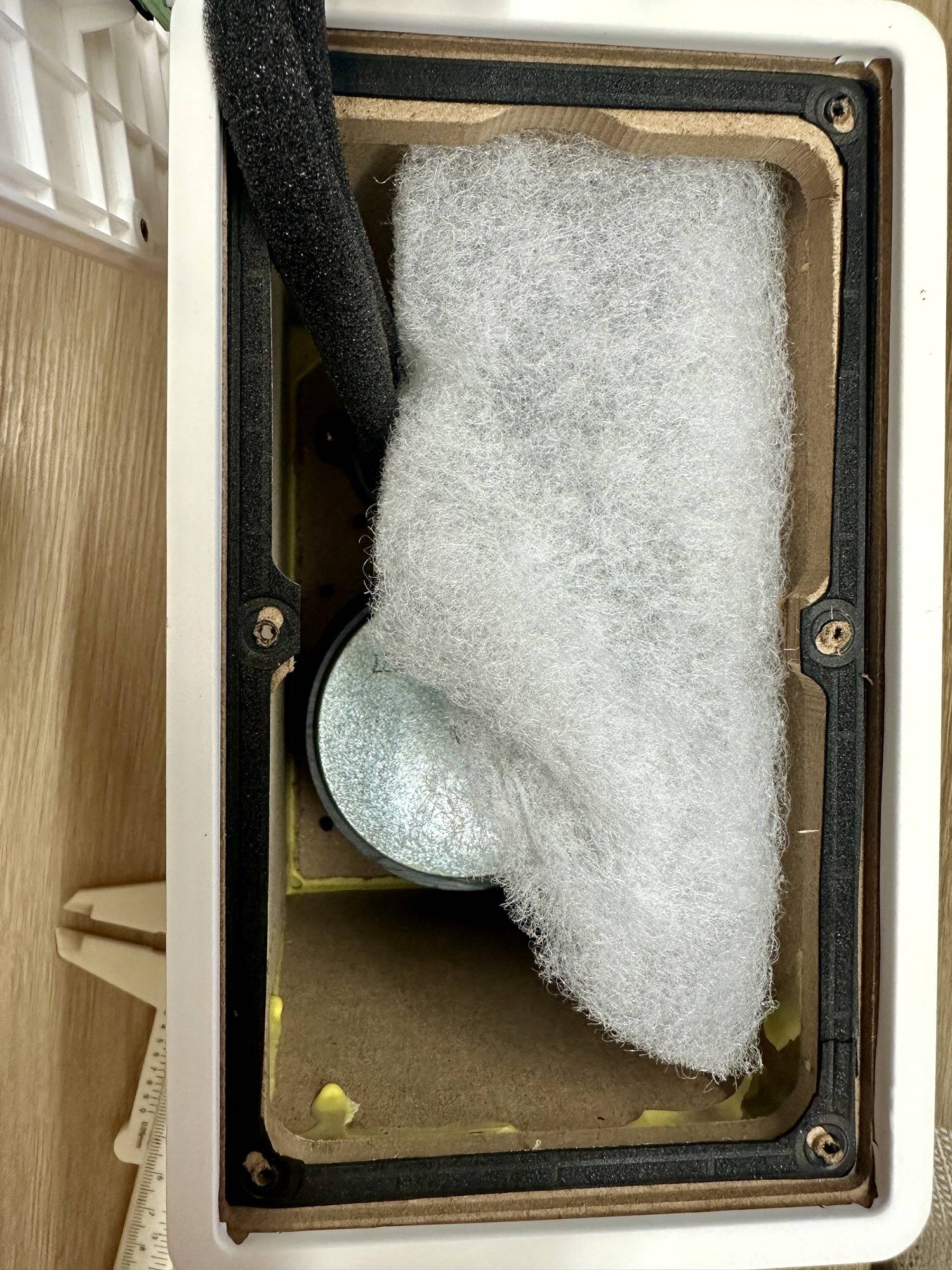

音箱内部填充了一块吸音棉，喇叭线上也套上了一层海绵，这样做可以有效降箱音。N300的用料方面也算是下了本钱，像喇叭线套海绵这样的处理一般只有监听音箱里才有使用。音箱内框和后盖连接的部分也用上了密封垫，可以防止漏风影响音质。

从箱子的边缘可以看出箱体采用的是MDF中密度纤维板。MDF具有良好的物理力学性能和加工性能，可以制成不同厚度的板材，因此广泛用于家具制造业、建筑业、室内装修业。中密度纤维板是匀质多孔材料，其声学性能很好，是制作音箱、乐器的好材料。具有加工简单，利用率高，比天然木材更为经济的特点。

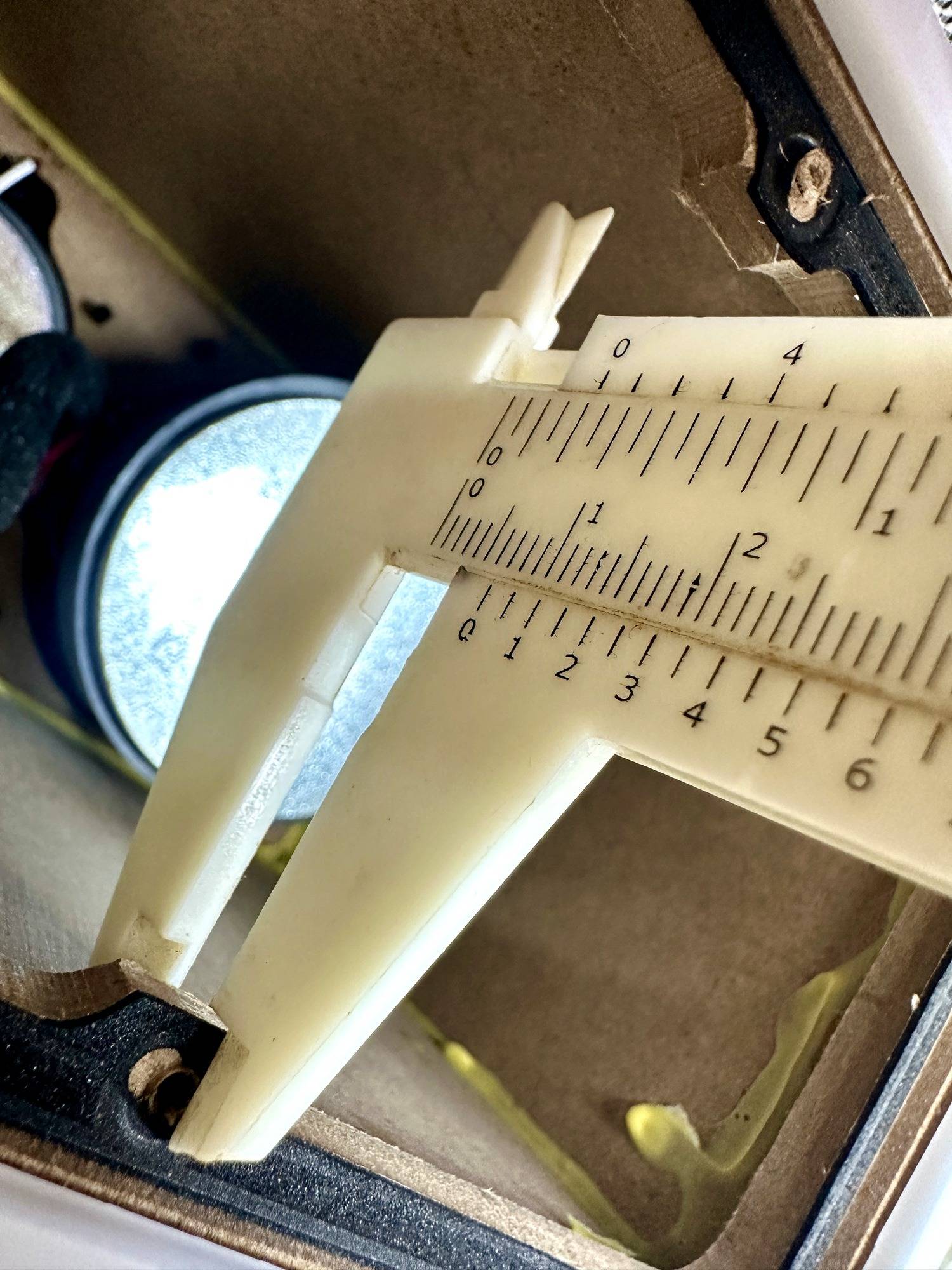

市面上大部分的音箱箱体都是使用MDF材料作为主材。用卡尺量了一下厚度为12mm,对于一对小音箱来说这样的厚度已经足够了。

音箱表面是一层厚实的磨砂面料，包边工艺很精细。

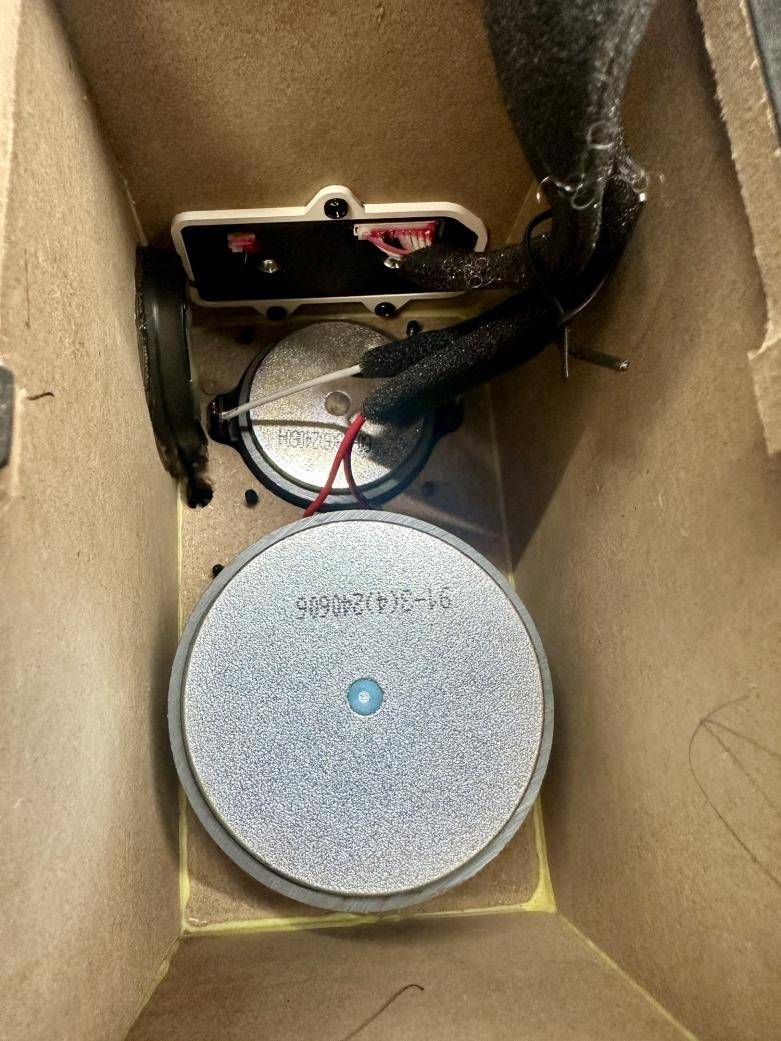

喇叭边上可以看到音箱的密封胶，施工也很整齐。箱角处做了加强处理。喇叭接线使用的是黑白多股线，这也是很多音箱使用的材质。

俯瞰图：整体做工精细，用料扎实。唯一的弱点是中间固定螺丝的凸起，不建议频繁拆开，以免会影响这个位置的强度。

副箱拆解完毕，接下来我们来拆重头戏--主箱。

主箱的正面和副箱一模一样，区别在顶部多了三个触控感应按键以及后部结构不一样。

主箱后盖的固定螺丝和副箱一样，共有六颗内六角螺丝。用扳手逐一拆下来即可打开后盖。

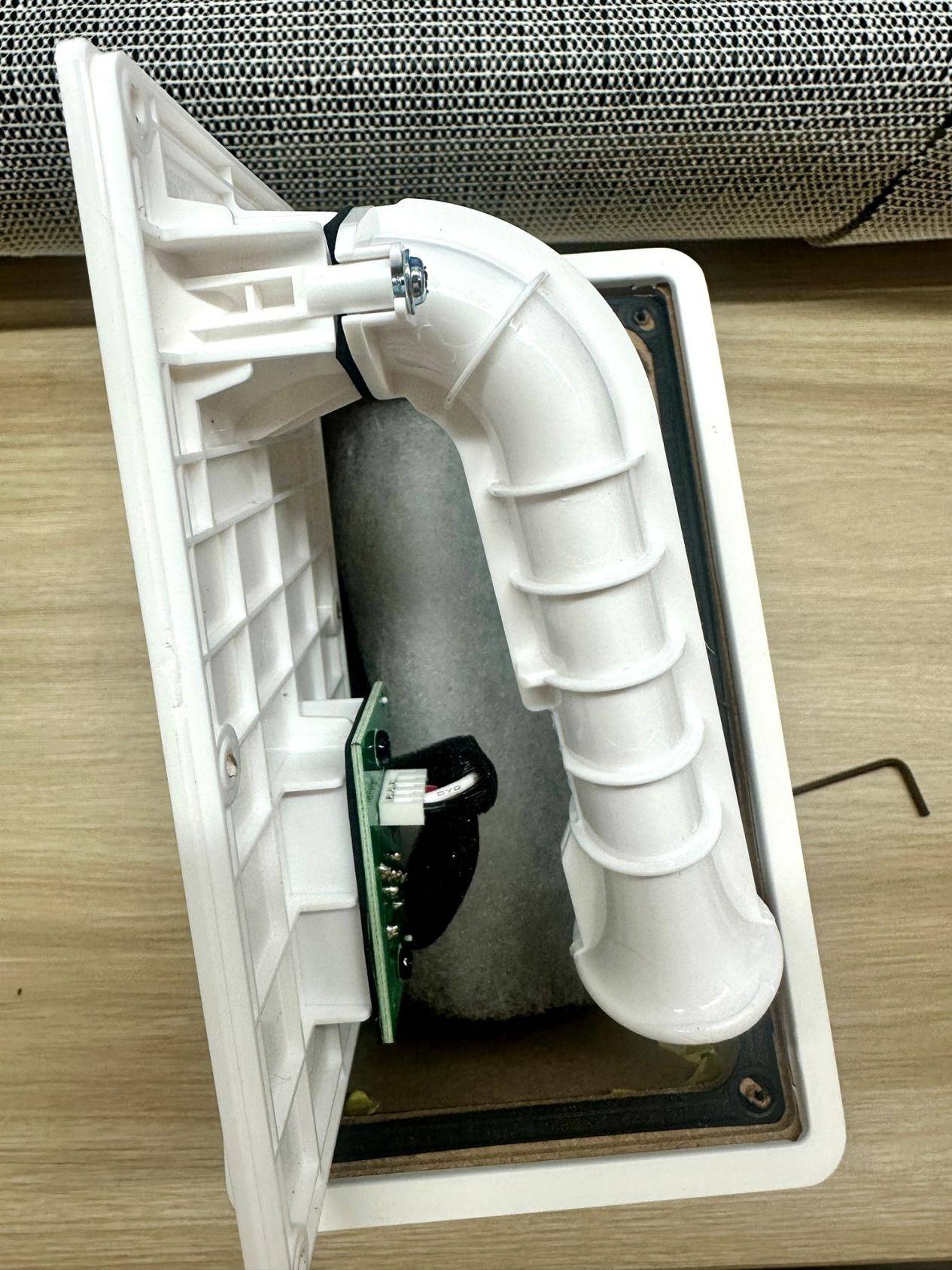

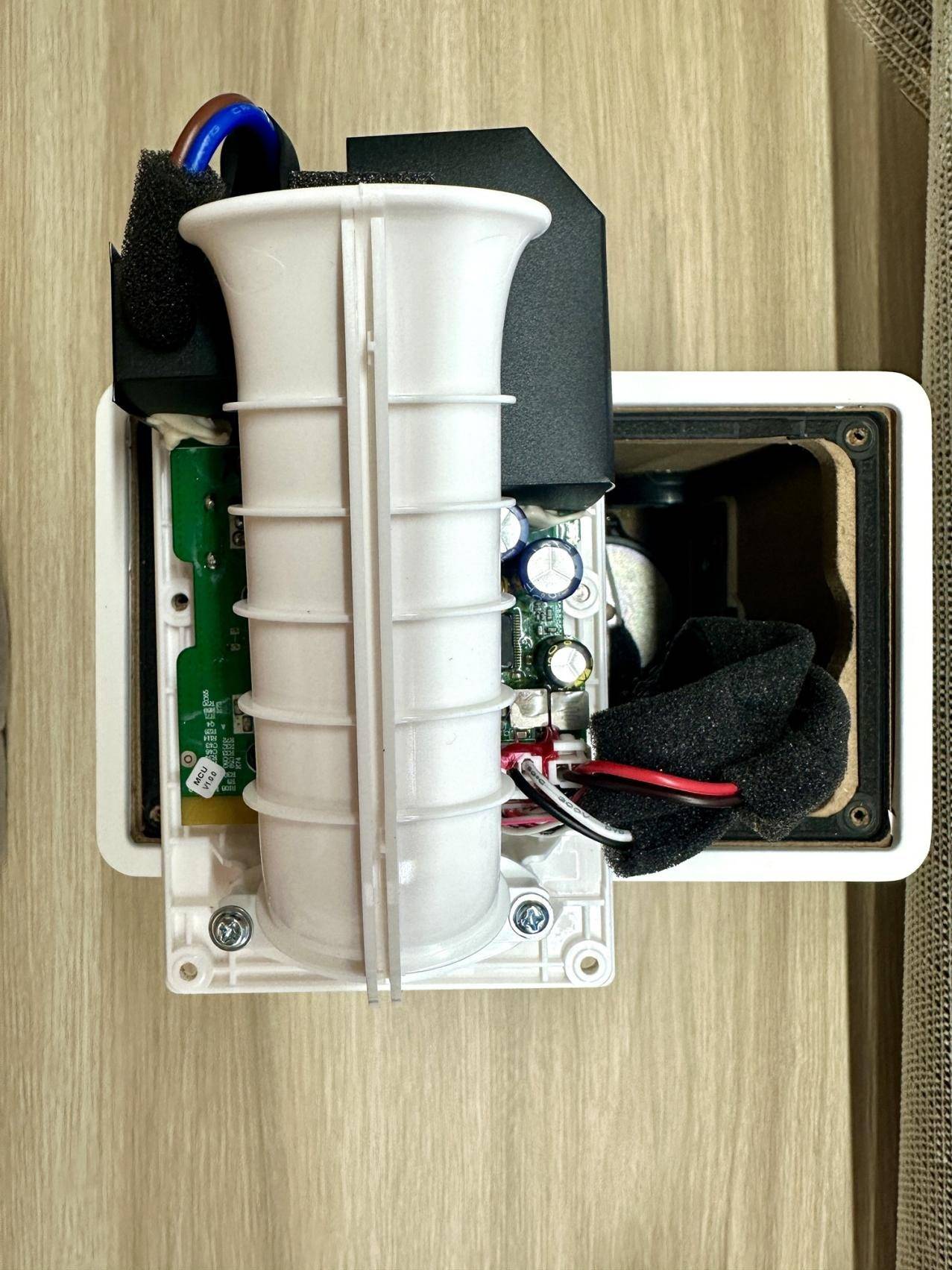

硕大的倒相管，线路板位于倒相管和后盖之间，需要拆下倒相管才可以看到。

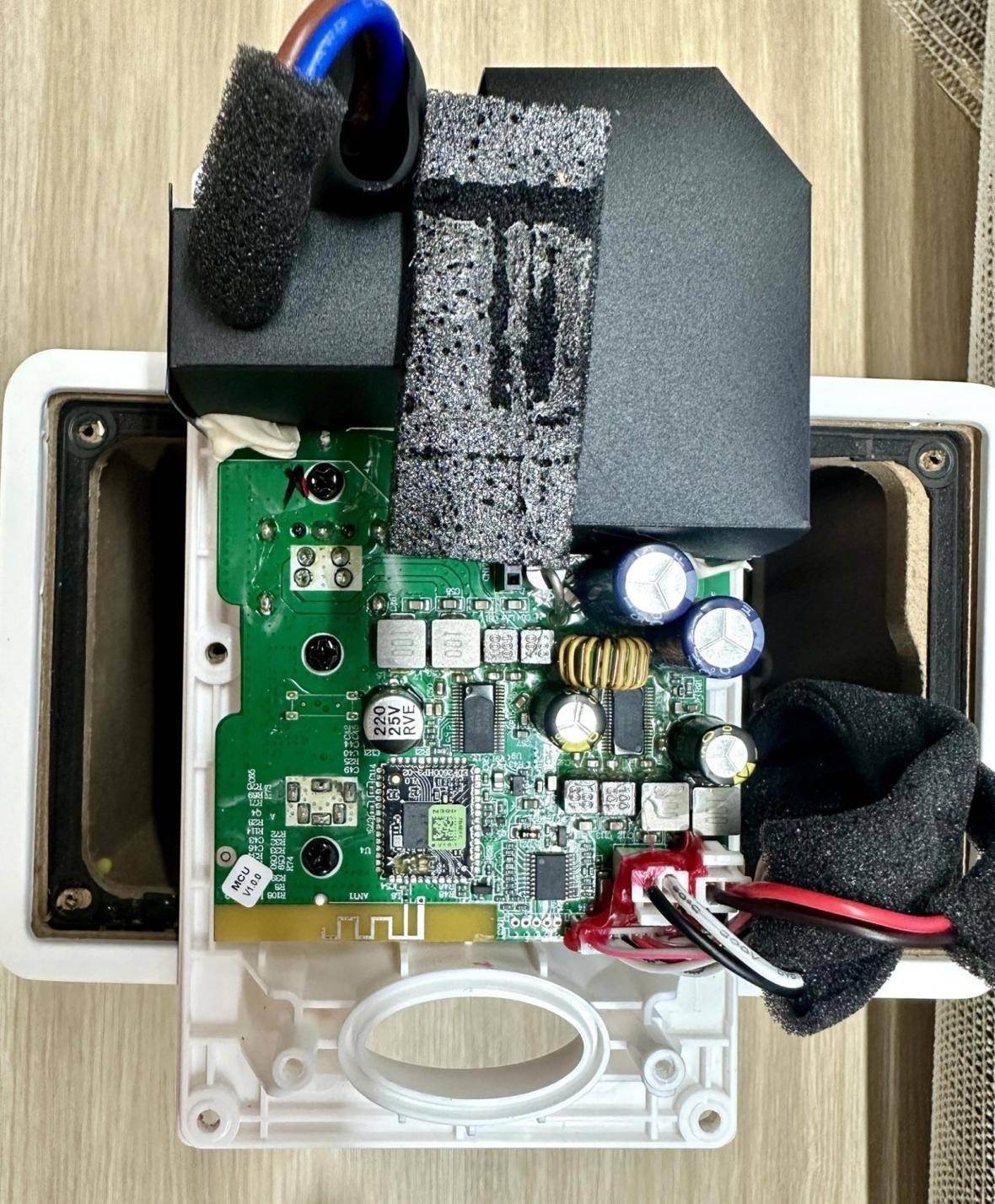

还没巴掌大的电路板，集成度很高，可以看到线路板上有4颗芯片。整体工艺很很简洁，焊接很规整，没有看到飞线及焊锡四溢的场景，大品牌的工艺还是有保证的。箱子内部同样填充了一块吸音棉，所有的线缆都套上了海绵。扬声器的连接导线通过插座连接器连接到主板并打胶加固。

触控开关的线路板用三颗螺丝固定在音箱顶面内部，通过一个插座和主板连接起来。

高音单元的线缆用黑白色、低音单元则是红黑色，可以有效防止误接。

主板上有2颗TAS5822M功放芯片，这是漫步者N300的动力源，来自德州仪器，具有 96kHz 增强处理能力的 35W、无电感器、数字输入、立体声闭环 D 类放大器，用来驱动额定功率66W的N300是绰绰有余。

TAS5822M 是一款高效数字输入D类音频放大器，适用于驱动消费类、商用和工业电子产品中使用的扬声器。。

高性能闭环架构和宽开关频率范围可在大多数应用中减少无源器件并更大限度地减小电感器尺寸，从而减小解决方案的尺寸。TAS5822M具有集成音频处理器，采用高达 96kHz 的架构，支持高级处理流程。该器件支持高效1SPW 调制，具有可调的D类环路带宽，可实现良好的音频性能。

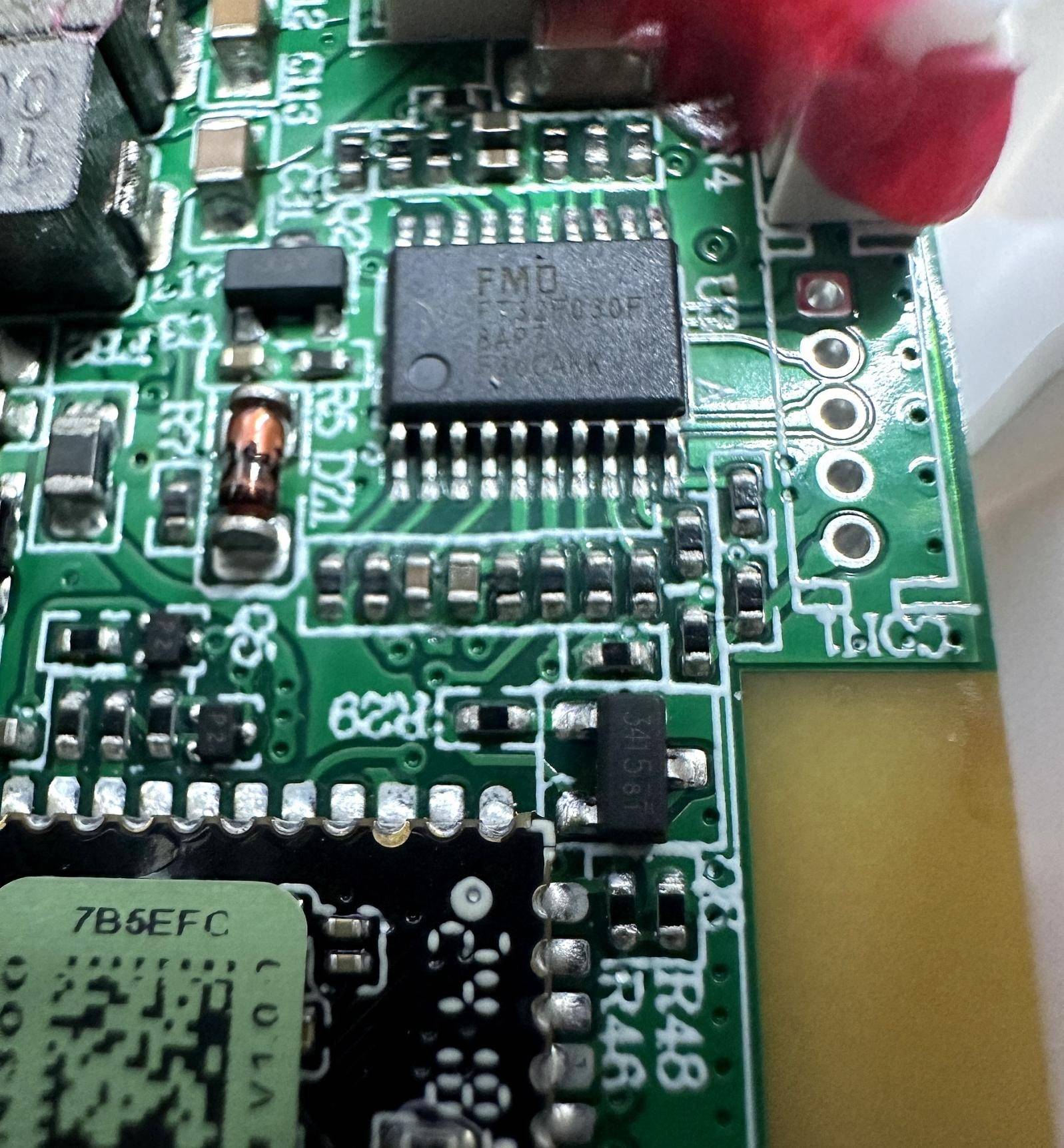

这是一块来自FMD/辉芒微 MCU单片机微控制单元 ，用于控制音响开关机、模式切换，调节音量等。

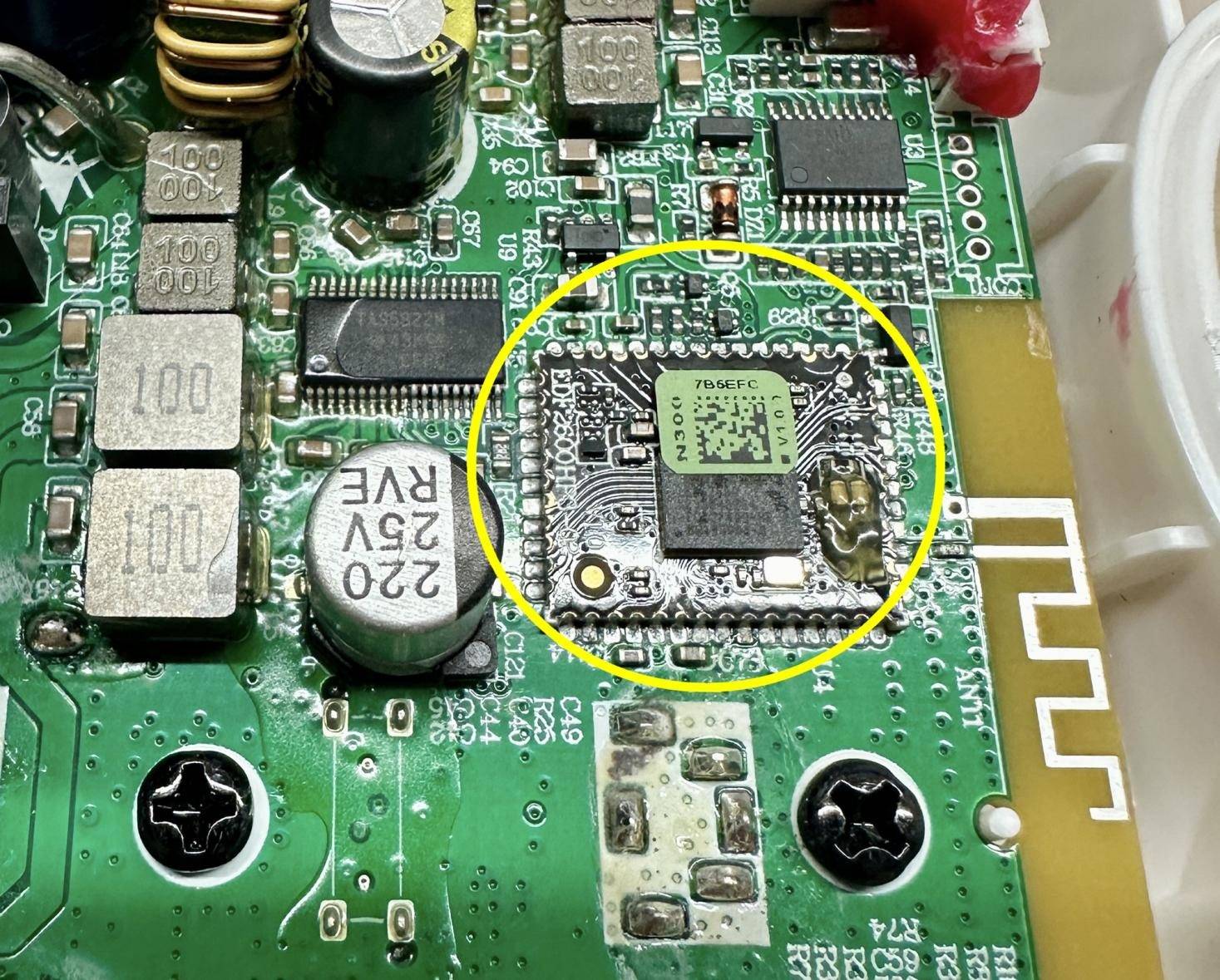

这块贴了二维码贴纸的芯片是来自恒玄BES2600蓝牙芯片，支持蓝牙5.3,边上引出的是蓝牙天线

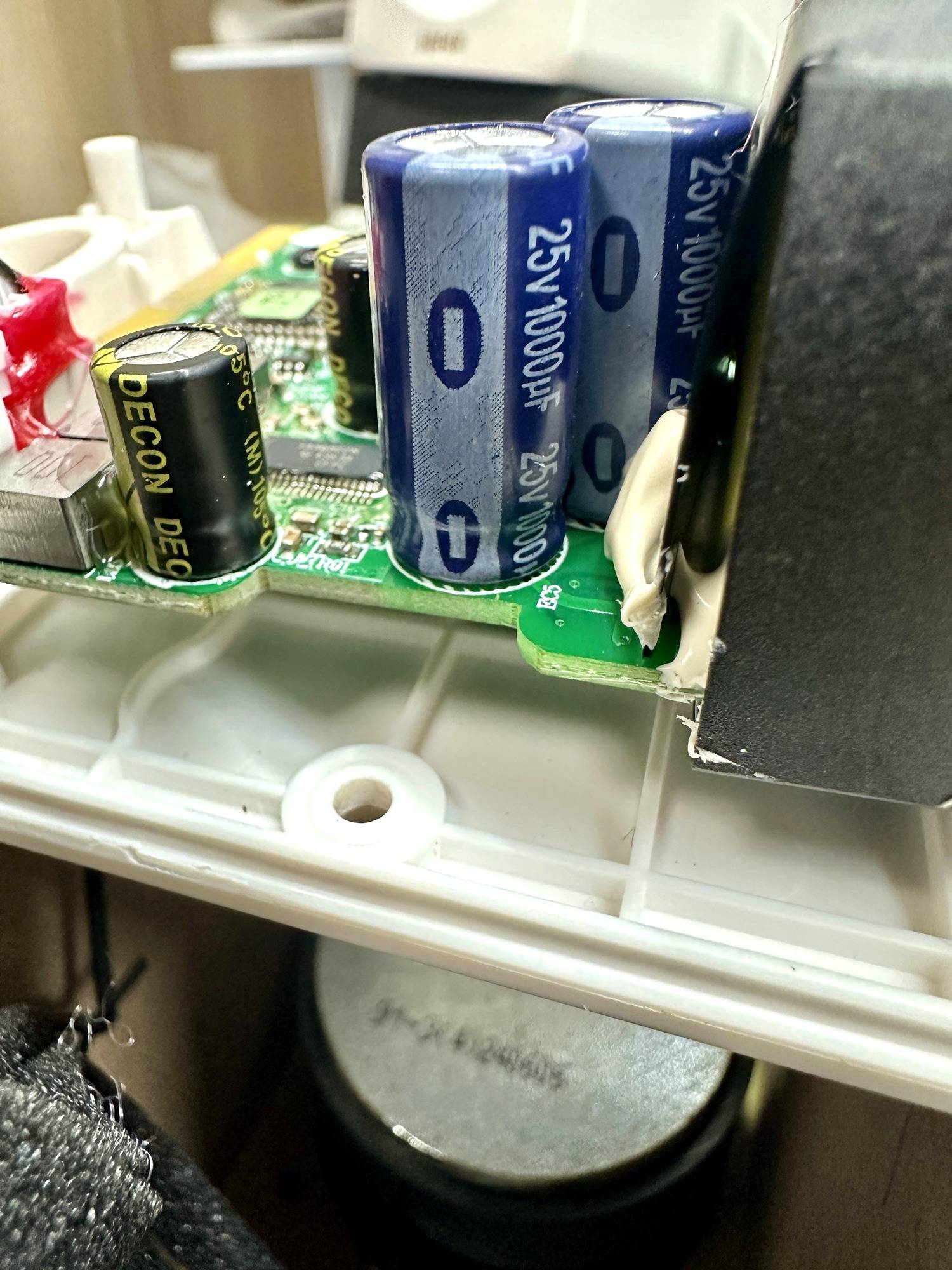

主板上使用的电容都是知名品牌产品，像DECON、ACON等。

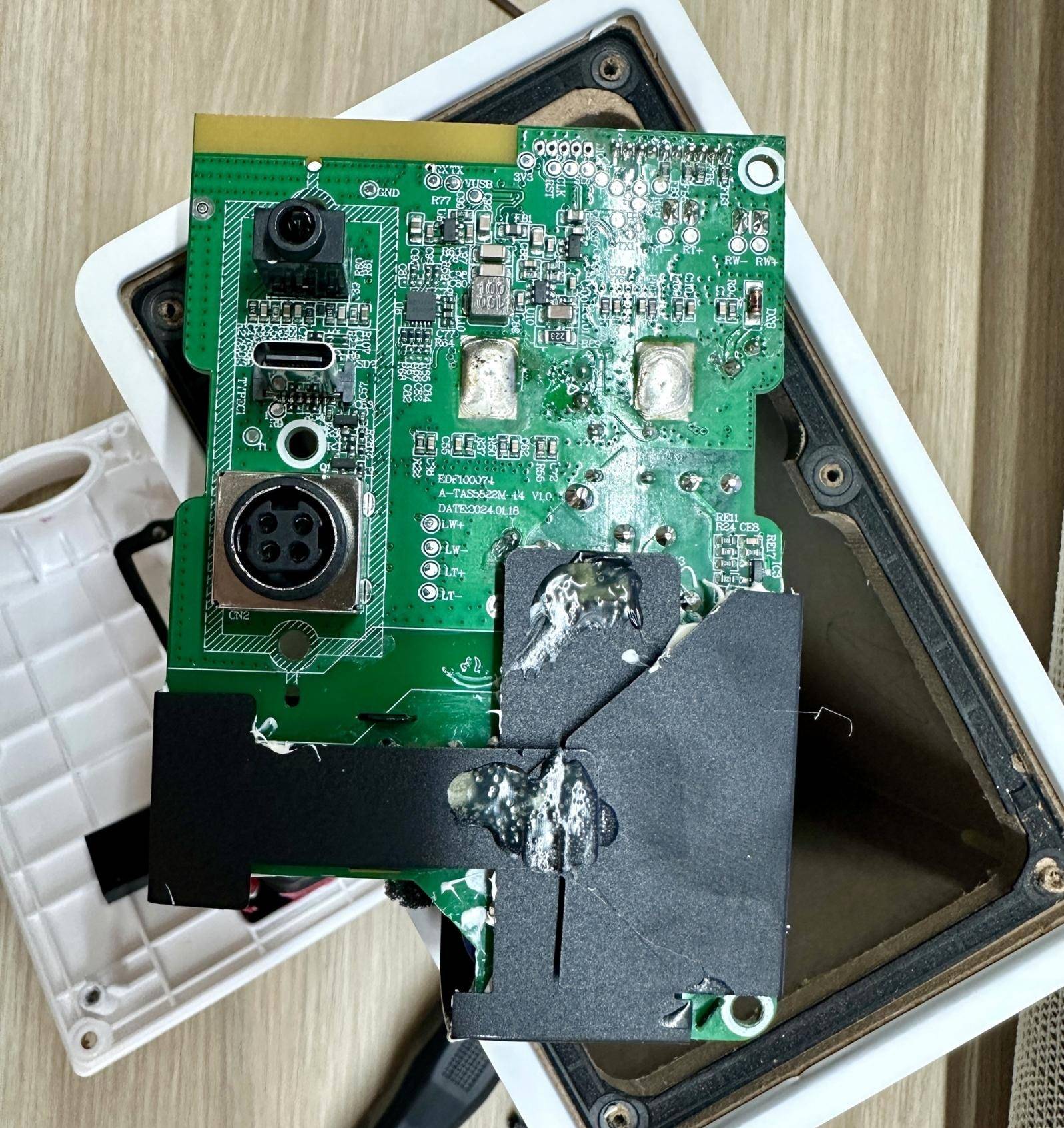

主板是2面贴片设计，接口都放置在另外一面，漫步者在功放芯片的背面堆焊了大量的焊锡用于散热，也算是一个高效的解决方案了。

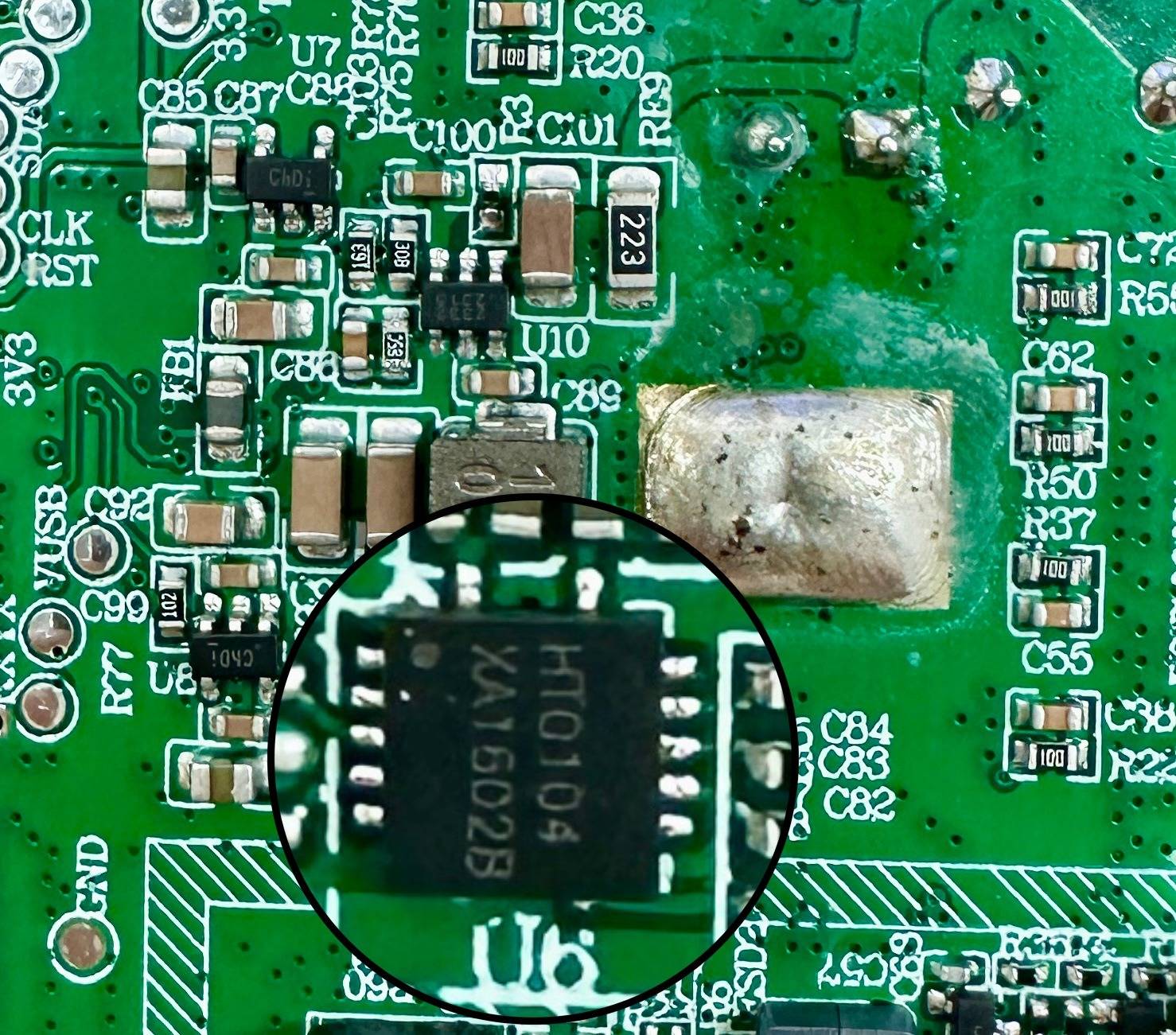

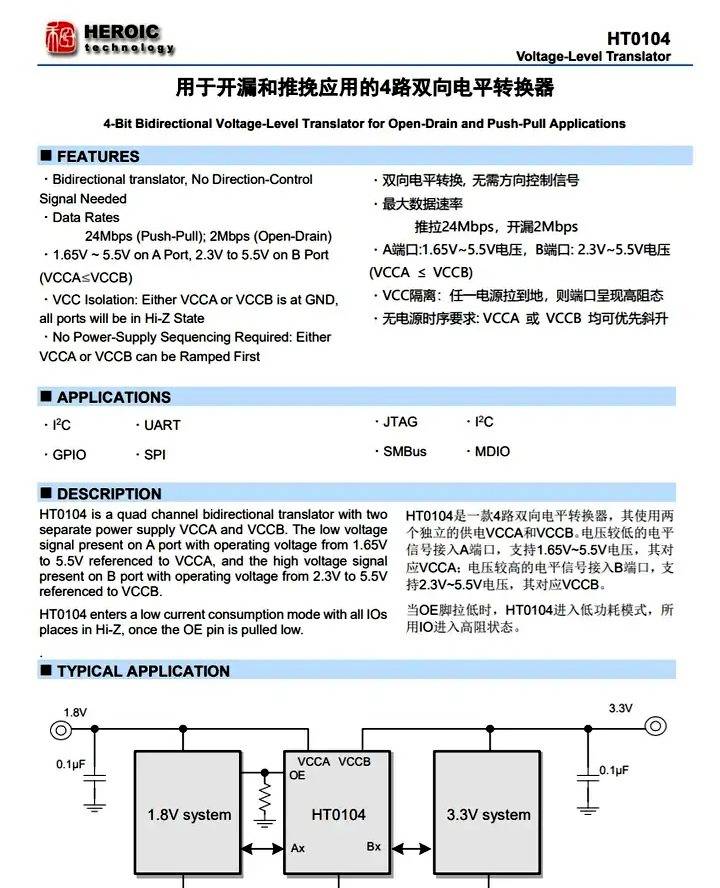

Heroic禾润HT0104用于开漏和推挽应用的4路双向电平转换器IC。使用了两个独立的供电VCCA和VCCB。电压较低的电平信号接入A端口，支持1.65V~5.5V电压，其对应VCCA；电压较高的电平信号接入B端口，支持2.3V~5.5V电压，其对应VCCB。当OE脚拉低时，HT0104进入低功耗模式，所用IO进入高阻状态。

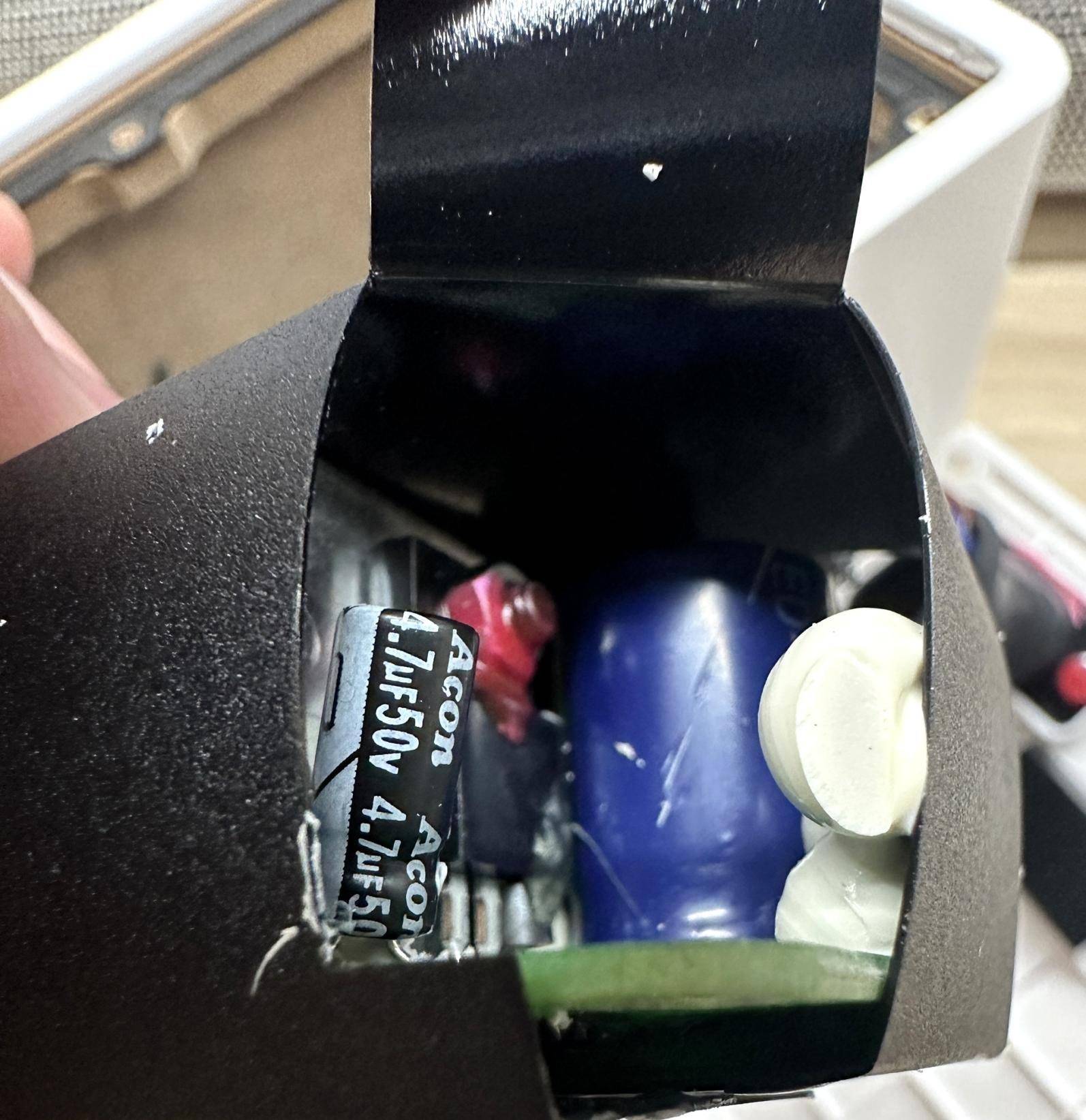

电源部分密封屏蔽起来，减少对音质的影响。从旁边掀开一角可以看到使用的都是大厂零件，质量也更有保障。

最后总结：

通过本次拆解可以看到漫步者N300的电路设计到位，功率也足够没有虚标。选用的是都是大厂零件，质量有保证。整体工艺很规整，焊接到位做工也很精致。这一切buff的堆叠，才有了漫步者N300精致的外观和动听的声音。

N300外观精致，娇小的体积适合小桌面用户，丰富的功能，双金标认证都是加分项。如果你也在找一款体积小颜值高功能强的桌面音箱，那么漫步者N300是不错的选择。
